雙網路應用 - DLink DI-LB604


最近剛好碰到到有二位客戶有雙網路的需求。

一位是診所開業醫生,因為必需執行每日IC卡資料上傳、門診費用申報、支付查詢,所以有申請中x電信的健保VPN專線,1M/64K一個月是803元(這個費用於99/9/1調降為568);由於VPN上網速度實在太慢,本來考慮像其它診所一樣再申請一線10M光纖,另外再添購一個路由器(廠商報價15000元),剛好來電詢問有沒有比較經濟的方案。

另為一位是工廠負責人的兒子,由於工廠裏已經由申請一線中x電信4M/1M的專線,除了原本的上網、ERP、Exchange Server之外,想再建立一個VPN伺服器,讓大陸地區的工作人員也可以透過VPN取得較快的連網線路,並且希望將 FTP 服務規畫另一個線路,因此來電詢問未來申裝及使用上可能會遇到的問題。


我當然是極力推薦光特快的經濟實惠,再加上中x電信及光特快正好不同線路互為備援,另外更重要的一點,我正在用的一個Router就有2 WAN Load Balance的功能,而且價格還不到3000元,用了六個多月還不曾熱當過,所以就推薦他們自行向硬體商詢問這個設備的規格:DLink DI-LB604

這個產品其實在2009年就已經上市了,網路上也有很多開箱文:
老貓測3C
軟體玩家
ps.DI-LB604只有Outbound Load Balance,並沒有Inbound Load Balance。

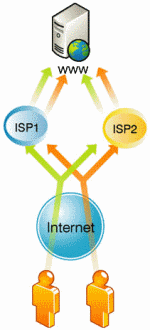

關於 Load Balance


這邊分享幾個實際使用上的設定:

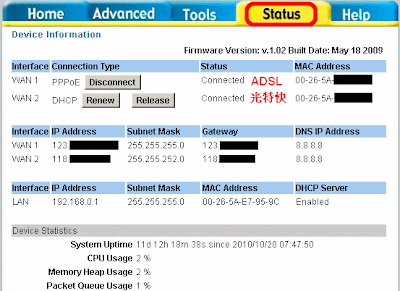

下圖中可以看到,點選『Status』可以看到目前的使用狀況。WAN1是ADSL,WAN2是使用DHCP協定的光特快。

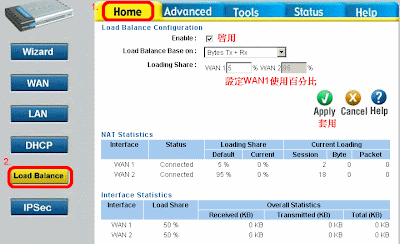

點選『Home』再選擇『Load Balance』項目,點選 Enable 啟用負載平衡服務,WAN1中設定平衡使用百分比(不可設為0%,那表示關閉指定WAN Port通訊,可以設定為1~99皆可),再點選套用即可。

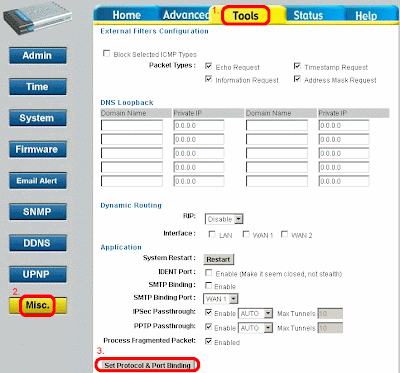

搭配第一位客戶的健保局範例,由於建保VPN必需透過專線(WAN1)連線,因此可以設定當目的為健保局(健保局網段為172.*.*.*)時即使用WAN1;點選『Tool』再選擇『Misc.』進入頁面,再點選『Set Protocol & Port Binding』

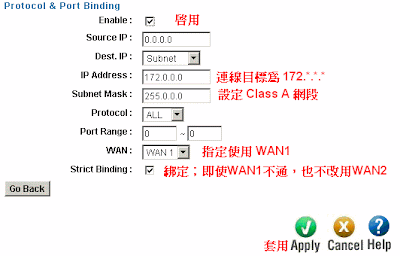

設定健保VPN可參考下圖範例,設定完畢點選套用即可馬上啟用




搭配第二個客戶的應用服務範例,只想在 WAN2 接受 FTP 服務(WAN1 不開啟),點選『Advanced』再選擇『Virtual Server』進入頁面,即可看到已經提供幾個預設的服務項目,直接在 FTP 項目後方點選編輯圖示。

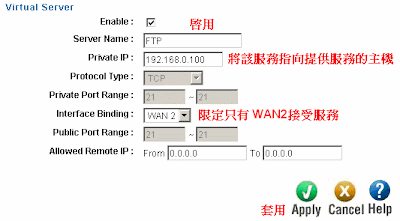

設定FTP服務可參考下圖範例,設定完畢點選套用即可馬上啟用;另外在Virtual Server中亦可以限定接受服務的電腦(IP網段)



以上僅提供二個範例,如果您剛好有使用上的問題,也歡迎留言交流使用心得。
